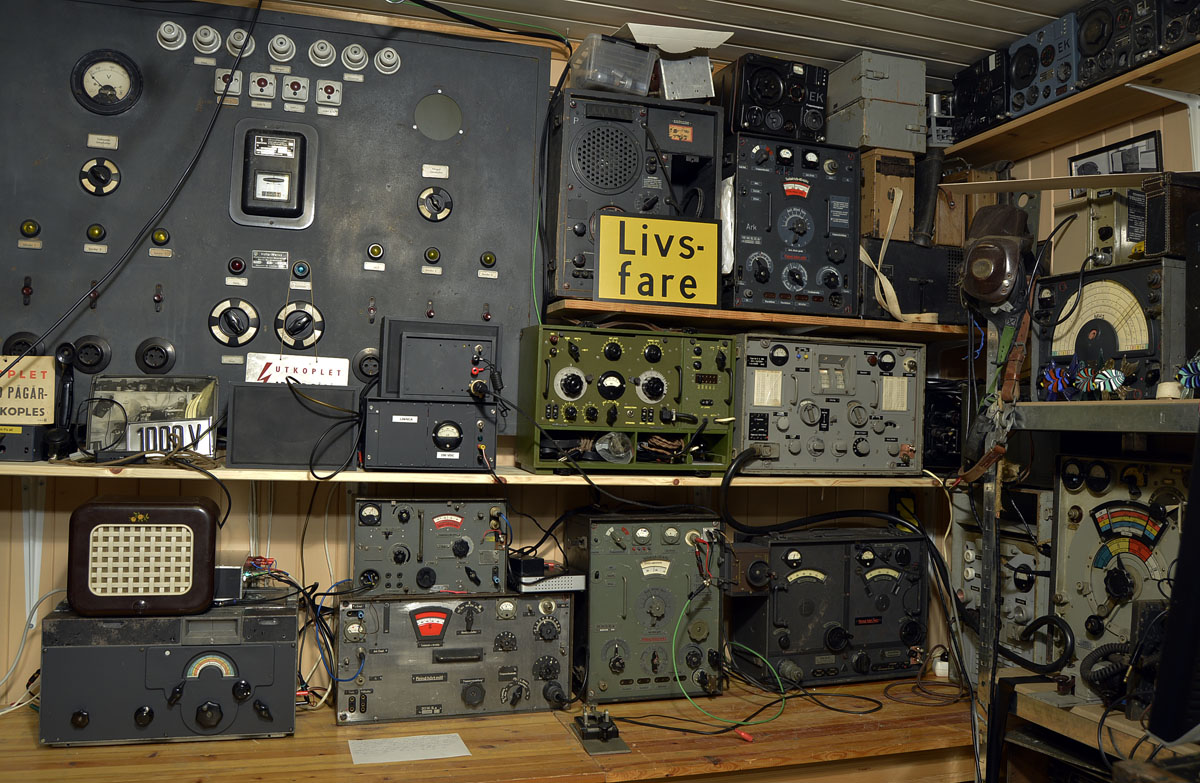

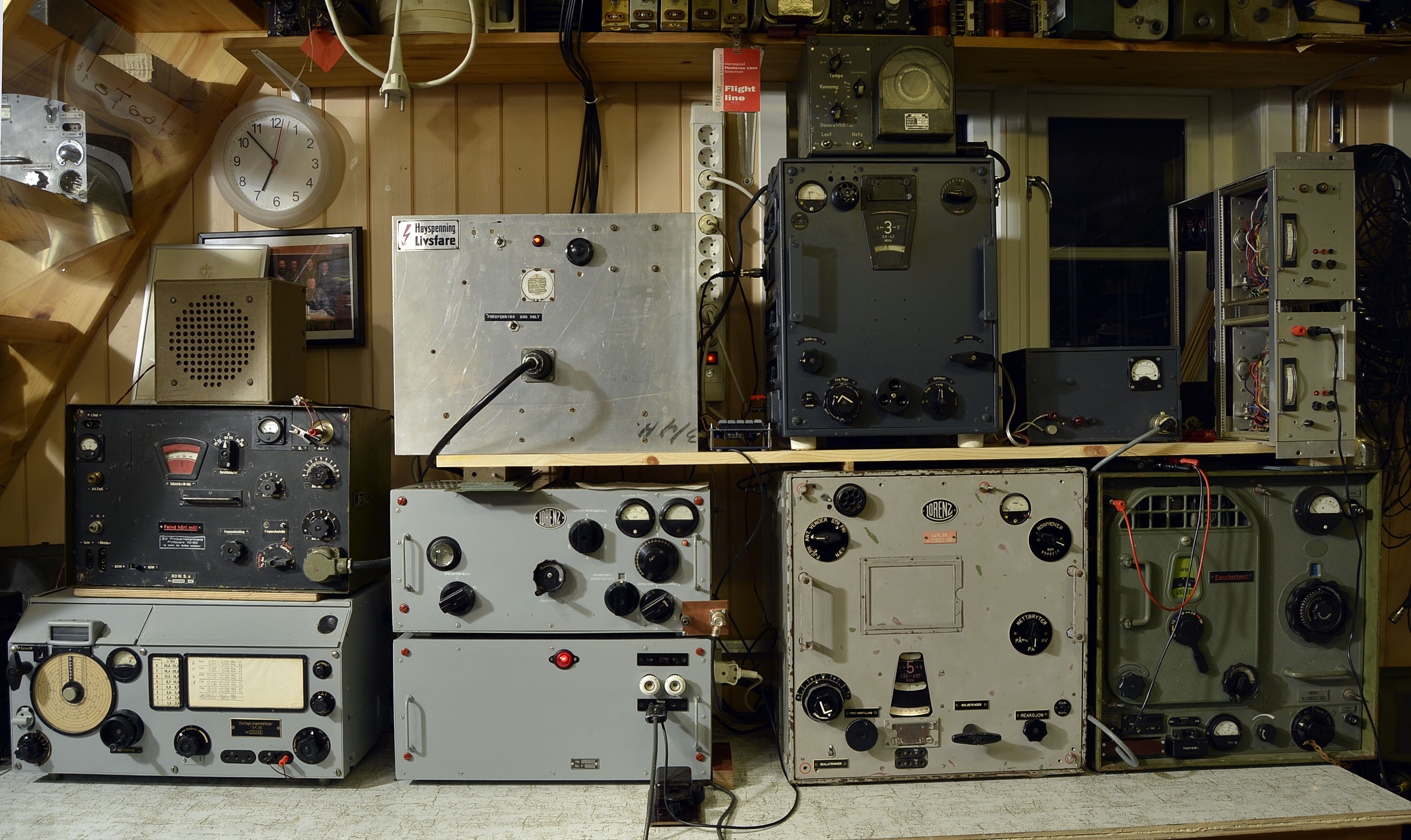

Her er noe av min samling av radioer fra krigen.
Fra venstre, optisk sambandsutstyr for tale, peileutstyr, feltradioutstyr, stridsvognradioer, mm.

NEW!!! Jeg har designet en SDR mottaker for bruk på mellomfrekvensen til Collins R390A eller andre radioer med 455 kHz mellomfrekvens. NEW!!!

BC-610 Transmitter

Øverst,
En Soundcraft mixer benyttes som mikrofonforsterker.
Denne inneholder en forforsterker med 48 Volt
phantom-mating. Her er det også Eq for innstilling av riktig sound.
Under mixeren er det en Behringer studiokompressor.
Så har vi frekvensteller og oscilloskop for
monitorering av senderne.
Til høyre for oscilloskopet er monitor forsterkeren, en 3 Watt EL3 forsterker.
Så har vi mottakerne. WJ8718 og R390a.

MINE PRODUKTER

This device connects 8 receivers, transceivers or transmitters to a common antenna.

Fra det nye rommet.

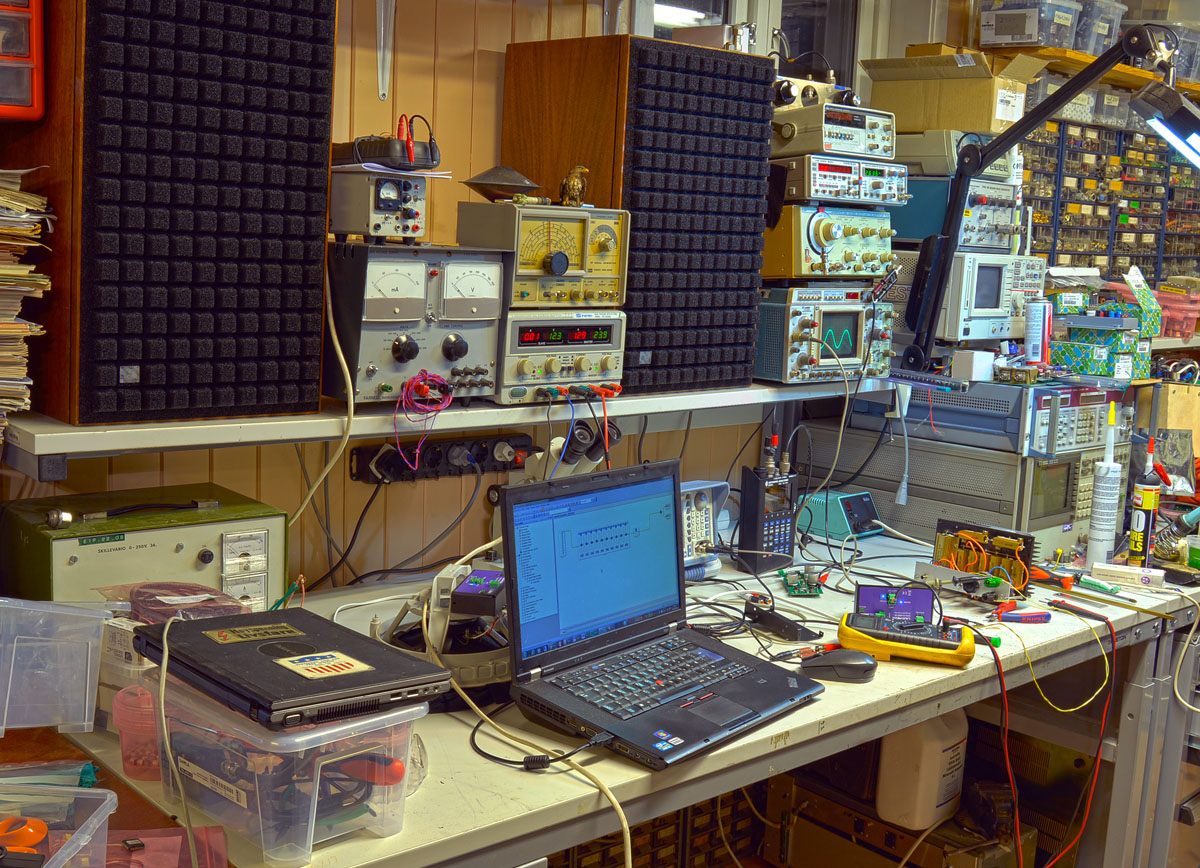

Her labben med instrumenter og delelager. Jeg kan her restaurere gamle radioer, eller bygge nye.

STØYPROBLEM PÅ 80 METER BÅNDET.

Jeg har over lenger tid hatt et stort problem med støy på 80 meter båndet. Støyen lå som oftest på S9. Det var dermed nesten umulig å operere på dette båndet.
Mitt QTH ligger i et område med eneboliger i Larvik. Når jeg begynte min søken efter støykilder fikk jeg en overraskelse. Mye av støyen kom fra mitt eget hus. Jeg har 7 PC’er som er operative pluss en mengde elektroniske bokser. Den enkeltkilden som gav mest problemer var en nyinstallert lysdimmer på badet. Denne har en støy som ligger langt utenfor det som er tillatt.

For å få bort mest mulig støy iverksatte jeg 3 tiltak:

1. Skilletrafo på nettet.
Det ble installert en stor skilletrafo med støyfilter på nettkabelen som leverer strøm til radiostasjonen. Hvor stor nytte dette gav vet jeg ikke.

2. Jordplan under antennen.
Jeg rullet ut ca. 500 meter kabel under antennen. Antennen er en dipol. Kabelen ble lagt ut frem og tilbake med ca. 1 meters avstand under dipolen. Lengden på hver sløyfe var litt lenger en dipolen. Dette gav efter min mening store forbedringer både på lytting og på sending.

3. Ballansert antenne.
Jeg har testet HF antenner gjennom mange år i HV. Jeg kom frem til at den lokale støyen som genereres av PC systemer består for det meste av vertikal polarisasjon. Ved å benytte en antenne som er helt horisontal forsvinner det meste av støyproblemet.
Dipolen jeg benyttet før hadde en balun med koaxkabel ned til radioen. Min erfaring med slike baluner er at de ikke har full ballansering på mottaking. Støy med vertikalpolarisasjon vil dermed komme inn til mottakeren.
Den nye antennen består av en dipol med W3DZZ traps. Denne er tilkoblet en 450 ohm ballansert kabel. Denne går ned til en KW107 ballansert antennetuner.

Med de tre tiltak jeg har beskrevet over gikk støyen ned fra S9 til S1. Jeg har nå hørt stasjoner fra blant annet Australia. Sendestyrken ble også vesentlig forbedret. Det viktigste momentet for sending er antagelig punkt 2, mens det viktigste momentet for mottaking er antagelig punkt 3.

TYSK RADIOUTSTYR ØNSKES KJØPT

Tysk radioutstyr fra andre verdenskrig ønskes kjøpt.
Jeg arbeider med å bygge opp en samling som også skal være opperativ
på amatørbåndene. Jeg har laget en utstilling på Internett (se linken over).
I de senere år er en mengde tyske radioer demontert til enkeltdeler.
Disse delene ligger i store mengder rundt i rotekassene. Delene blir ofte kastet.
Jeg er interessert i slike deler for å forsøke å få satt sammen en del radioer som
er ukomplette. De tyske delene kjennetegnes ofte ved at det er trykket på tall.
Knapper er ofte laget av bakelitt. Chassisene er ofte laget i støpt aluminium.
Mekanikken er laget med kulelager og tannhjul.
Deler som er interessante kan være: tomme kasser, chassiser, knapper, rør,
spoler, kabler, releer, kondensatorer, mekanikk, mikrofoner, mm.
